Faisceau électrique

Faisceaux électriques Vespa : câblage, connexions et restauration du circuit électrique

Le faisceau électrique est l’ossature du circuit électrique d’une Vespa. Il relie les différents composants du scooter : allumage, éclairage, clignotants, klaxon, régulateur, boîtier de connexion, commutateurs et accessoires selon les modèles. Un faisceau en bon état garantit une circulation fiable du courant et limite les pannes intermittentes souvent difficiles à diagnostiquer.

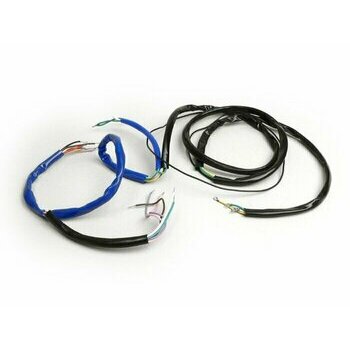

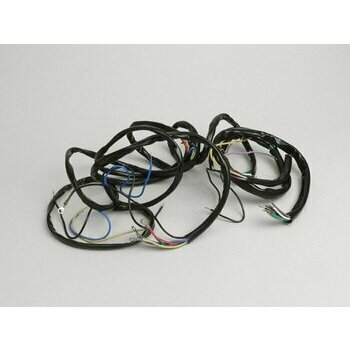

BellaVespista vous propose une sélection de faisceaux électriques compatibles avec les Vespa Smallframe, Largeframe et Wideframe. Ces faisceaux permettent de restaurer un circuit d’origine, remplacer un câblage vieillissant ou fiabiliser une Vespa après une restauration complète.

Compatibilités Vespa

Cette catégorie comprend des faisceaux compatibles avec de nombreux modèles :

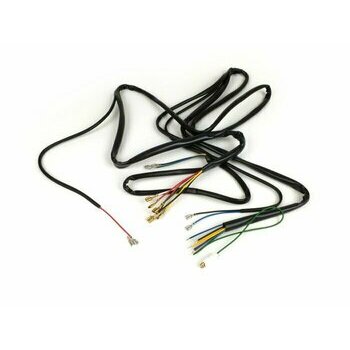

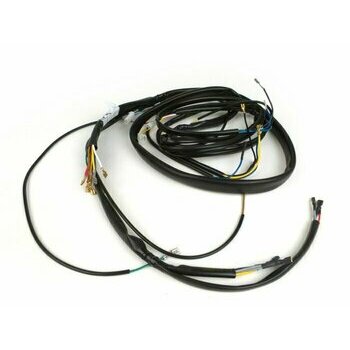

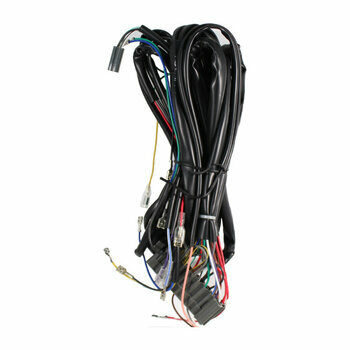

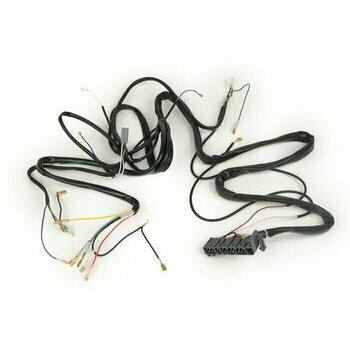

• Vespa PX 80, PX125, PX150 et PX200.

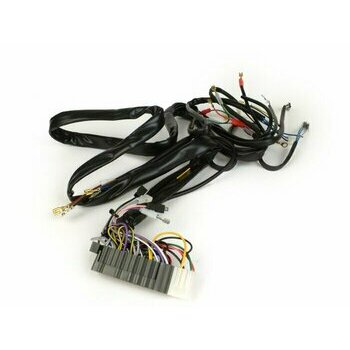

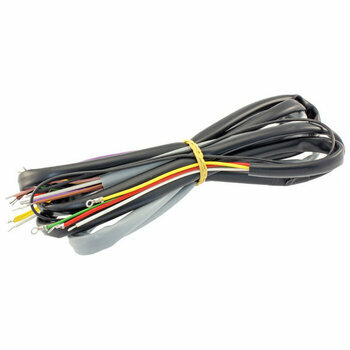

• Vespa T5.
• Vespa Cosa.

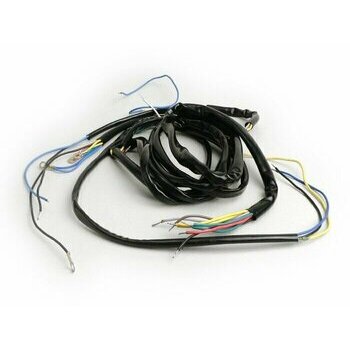

• Vespa Sprint et Sprint Veloce.
• Vespa Rally.
• Vespa Primavera.

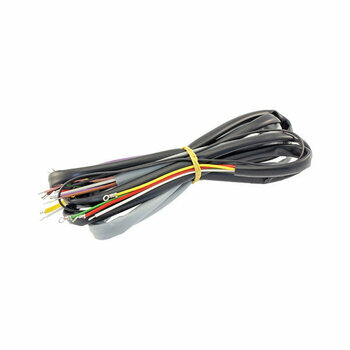

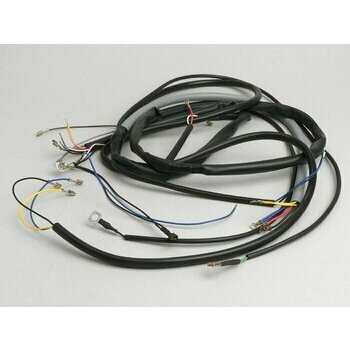

• Vespa ET3.
• Vespa PK S, PK XL et PK XL2.

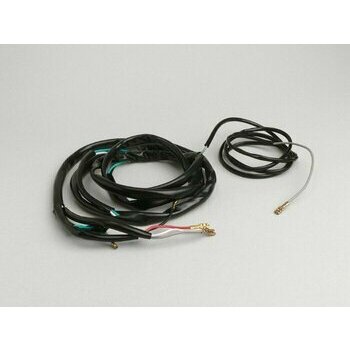

• Vespa 50 Special.

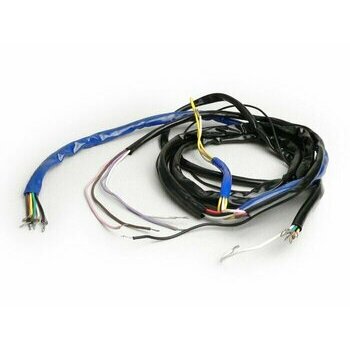

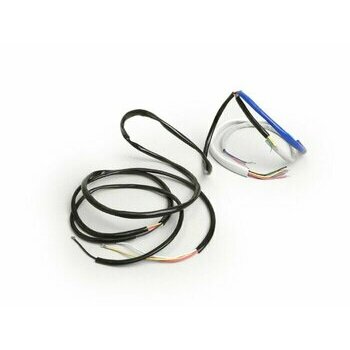

• Nombreux modèles Smallframe, Largeframe et Wideframe.

Les compatibilités exactes dépendent de l’année de production, du type d’allumage, de la tension du circuit, de la présence de clignotants, d’une batterie ou d’un démarreur électrique. Vérifiez toujours les informations indiquées sur chaque fiche produit.

À quoi sert un faisceau électrique ?

Le faisceau électrique transporte le courant entre les différents composants de la Vespa. Il relie notamment le stator au boîtier de connexion, le boîtier au reste du circuit, puis distribue l’énergie vers les ampoules, les clignotants, les commutateurs, le klaxon et les autres équipements électriques.

Un faisceau correctement dimensionné, bien isolé et correctement cheminé permet de conserver un fonctionnement stable. À l’inverse, un fil coupé, une gaine craquelée ou une cosse oxydée peut provoquer une panne aléatoire, une absence d’éclairage ou un dysfonctionnement de l’allumage.

Les différents types de faisceaux Vespa

• Faisceaux pour allumage à rupteurs.

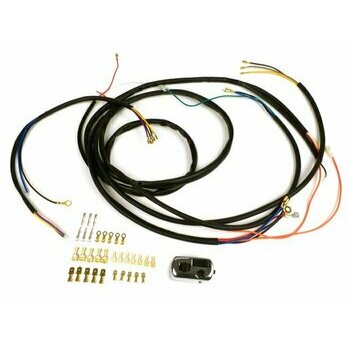

• Faisceaux pour allumage électronique.
• Faisceaux 6V.
• Faisceaux 12V.
• Faisceaux avec clignotants.
• Faisceaux sans clignotants.
• Faisceaux avec batterie selon les modèles.
• Faisceaux pour restauration conforme à l’origine.

Fonctionnement du circuit électrique

Sur une Vespa, le courant est produit par le stator entraîné par le volant magnétique. Selon les modèles, ce courant alimente l’allumage, l’éclairage, les clignotants, le klaxon ou la batterie. Le faisceau électrique assure la distribution de ce courant vers chaque organe.

Le régulateur de tension protège les composants contre les surtensions, tandis que les commutateurs permettent au conducteur de commander les fonctions depuis le guidon. Le faisceau relie donc l’ensemble du système électrique et joue un rôle central dans la fiabilité du scooter.

6V ou 12V : un choix essentiel

Les Vespa anciennes peuvent être équipées de circuits 6V, tandis que les modèles plus récents utilisent souvent du 12V. Le faisceau doit être adapté à la tension du système, au type d’allumage et aux équipements présents.

Monter un faisceau incompatible peut provoquer des erreurs de branchement, un mauvais fonctionnement de l’éclairage ou des pannes répétées. Lors d’une conversion ou d’une restauration, il est donc important de vérifier l’ensemble du circuit avant remontage.

Quand remplacer un faisceau électrique ?

• Gaines craquelées ou durcies.
• Fils coupés ou réparés plusieurs fois.
• Cosses oxydées.
• Couleurs de fils illisibles.
• Faux contacts répétés.
• Restauration complète de la Vespa.
• Passage d’un allumage à rupteurs à un allumage électronique.
• Modification du circuit 6V vers 12V.

Symptômes d’un faisceau défectueux

• Absence d’éclairage.
• Feux qui fonctionnent par intermittence.
• Clignotants irréguliers.
• Klaxon faible ou muet.
• Ampoules qui grillent fréquemment.
• Moteur qui coupe avec les vibrations.
• Fusible qui saute sur les modèles équipés.
• Odeur de chauffe ou gaine fondue.

Comment diagnostiquer un problème de faisceau ?

Le diagnostic doit commencer par les points les plus simples : inspection visuelle, contrôle des masses, vérification des cosses et test des ampoules. Si le problème persiste, il faut contrôler la continuité des fils et mesurer la tension aux différents points du circuit.

• Inspecter les gaines.
• Contrôler les cosses et connecteurs.
• Vérifier les masses moteur et châssis.
• Tester les ampoules.
• Contrôler le boîtier de connexion.
• Mesurer la tension au multimètre.
• Tester la continuité fil par fil.
• Comparer le branchement avec le schéma du modèle.

Contrôle au multimètre

Le multimètre permet de vérifier la continuité d’un fil, de mesurer une tension et d’identifier une mauvaise masse. En mode continuité, il permet de repérer un fil coupé sous l’isolant. En mode tension, il aide à savoir si le courant arrive correctement au composant concerné.

Si la tension est présente en entrée mais absente en sortie, le problème se situe probablement dans le faisceau, une cosse ou une connexion intermédiaire. Si la tension est absente dès le départ du circuit, il faut remonter vers le stator, l’allumage ou le régulateur selon le symptôme observé.

Remplacer un faisceau électrique : une opération qui demande de la méthode

Le remplacement d’un faisceau électrique est une intervention délicate mais parfaitement réalisable avec de la méthode. Avant toute dépose, il est conseillé de photographier le cheminement des fils et d’identifier chaque connexion. Lors du remontage, le nouveau faisceau peut être introduit progressivement dans le cadre à l’aide d’un ancien câble ou d’un fil guide afin de respecter le passage d’origine et d’éviter les pincements.

Profitez de cette opération pour contrôler l’état des passe-fils, des cosses, des masses et des fixations. Un faisceau correctement installé garantit un fonctionnement fiable de l’ensemble du système électrique pendant de nombreuses années.

Pourquoi les faisceaux vieillissent-ils ?

Les faisceaux électriques vieillissent sous l’effet de l’humidité, des vibrations, de la chaleur, des frottements et des interventions successives. Les gaines peuvent durcir, se fissurer ou perdre leur souplesse. Les cosses peuvent s’oxyder et les fils peuvent casser sous l’isolant sans que le défaut soit visible immédiatement.

Sur une Vespa ancienne, un faisceau d’origine très fatigué peut provoquer des pannes aléatoires qui disparaissent puis reviennent selon les vibrations, la température ou la position du guidon.

Check-list atelier avant remontage

• Comparer l’ancien faisceau avec le nouveau.
• Identifier chaque connexion avant dépose.
• Vérifier les couleurs de fils.
• Contrôler les passe-fils.
• Nettoyer les points de masse.
• Protéger les passages dans le cadre.
• Éviter les pincements au niveau du guidon.
• Tester chaque fonction avant remontage complet.

Conseils d’atelier BellaVespista

Avant de retirer l’ancien faisceau, attachez un fil guide ou une cordelette à son extrémité. Ce guide facilitera le passage du nouveau faisceau dans le cadre et évitera de devoir rechercher le cheminement à l’aveugle.

Lors du remontage, ne tirez jamais brutalement sur le faisceau. Si un point bloque, recherchez la cause plutôt que de forcer. Une gaine pincée ou un fil endommagé lors de l’installation peut provoquer une panne difficile à diagnostiquer après remontage complet.

Les erreurs à éviter

• Monter un faisceau incompatible avec le modèle.
• Confondre faisceau 6V et 12V.
• Pincer les fils dans le guidon ou sous le réservoir.
• Oublier les points de masse.
• Supprimer les passe-fils.
• Utiliser des connecteurs non adaptés.
• Remonter sans tester chaque fonction.
• Modifier le faisceau sans schéma fiable.

Pourquoi choisir un faisceau de qualité ?

Un faisceau de qualité garantit une meilleure conductivité, une isolation durable et des connexions fiables. Il résiste mieux aux vibrations et aux contraintes d’utilisation. Lors d’une restauration, remplacer un faisceau ancien par une pièce adaptée permet de fiabiliser l’ensemble du circuit électrique.

Pièces à contrôler en même temps

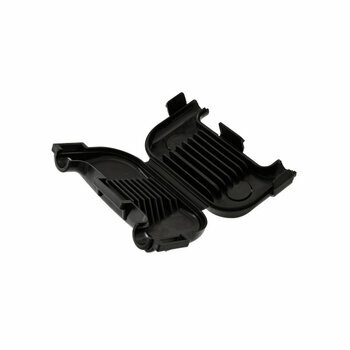

• Boîtiers de connexion.
• Commutateurs.
• Régulateurs de tension.
• Ampoules.
• Clignotants.
• Bougies.
• Pièces d’allumage Vespa.
• Pièces électriques Vespa.

Vues éclatées et documentation technique

Les vues éclatées Vespa permettent d’identifier rapidement le faisceau électrique, les boîtiers de connexion, les commutateurs, les régulateurs, les ampoules et les composants associés afin de sélectionner les bonnes références pour votre modèle.

Questions fréquentes

Quand faut-il remplacer un faisceau électrique ?

Il est recommandé de remplacer le faisceau lorsqu’il présente des gaines craquelées, des fils coupés, des réparations multiples ou des faux contacts répétés.

Peut-on réparer un faisceau électrique plutôt que le remplacer ?

Une réparation localisée est parfois possible lorsqu’un fil est endommagé de manière ponctuelle. En revanche, si plusieurs gaines sont craquelées, si les couleurs des fils sont devenues illisibles ou si de nombreuses réparations anciennes sont présentes, le remplacement complet du faisceau reste la solution la plus fiable.

Comment savoir si ma Vespa est en 6V ou en 12V ?

La tension dépend du modèle, de l’année et de la configuration électrique. Les informations des fiches produits et les vues éclatées permettent d’orienter le choix du faisceau adapté.

Pourquoi mes feux fonctionnent-ils par intermittence ?

Un fil coupé, une mauvaise masse, une cosse oxydée ou un faisceau pincé peuvent provoquer ce type de panne.

Pourquoi les ampoules grillent-elles souvent ?

La cause peut venir d’un régulateur défectueux, d’un mauvais branchement, d’une mauvaise masse ou d’un faisceau inadapté.

Le remplacement d’un faisceau est-il difficile ?

L’opération demande de la méthode, mais elle est accessible si l’on identifie correctement les fils, que l’on utilise un guide de passage et que l’on teste chaque fonction avant remontage.

Faut-il remplacer les cosses en même temps ?

Oui, si elles sont oxydées, desserrées ou mal serties. Une cosse défectueuse peut provoquer une panne malgré un faisceau neuf.

Comment tester un faisceau au multimètre ?

Utilisez le mode continuité pour vérifier que chaque fil conduit correctement le courant d’une extrémité à l’autre. Une absence de continuité indique une coupure.

Pourquoi le moteur coupe-t-il quand je tourne le guidon ?

Ce symptôme indique souvent un fil pincé, un faux contact dans le guidon ou un faisceau fatigué au niveau de la colonne de direction.

Comment vérifier la compatibilité ?

Contrôlez le modèle, l’année, la tension, le type d’allumage, la présence de clignotants ou de batterie, puis consultez les informations indiquées sur chaque fiche produit et les vues éclatées Vespa.

Complétez votre restauration électrique Vespa

Découvrez également nos boîtiers de connexion, commutateurs, régulateurs de tension, ampoules, clignotants, bougies, pièces d’allumage Vespa ainsi que les vues éclatées pour restaurer un circuit électrique fiable, propre et conforme à l’origine.
