Composants électriques Vespa : faisceaux, régulateurs, commutateurs, connexions et pièces d’allumage

Les composants électriques assurent le fonctionnement de l’éclairage, de la signalisation, de l’allumage et des accessoires d’une Vespa. Sur un scooter ancien ou restauré, un circuit électrique fiable est indispensable pour démarrer facilement, rouler en sécurité et éviter les pannes intermittentes difficiles à diagnostiquer.

BellaVespista vous propose une sélection de composants électriques compatibles avec les Vespa Smallframe, Largeframe et Wideframe : faisceaux électriques, boîtiers de connexion, commutateurs, ampoules, clignotants, régulateurs de tension, pièces d’allumage, bougies, câbles, cosses et accessoires de montage.

Compatibilités Vespa

Cette catégorie comprend des composants électriques compatibles avec de nombreux modèles :

• Vespa PX 80, PX125, PX150 et PX200.
• Vespa T5.
• Vespa Cosa.
• Vespa Sprint et Sprint Veloce.
• Vespa Rally.
• Vespa Primavera.
• Vespa ET3.
• Vespa PK S, PK XL et PK XL2.
• Vespa 50 Special.
• Nombreux modèles Smallframe, Largeframe et Wideframe.

Les compatibilités exactes dépendent de l’année de production, du type d’allumage, de la tension du circuit électrique, du faisceau monté et des équipements présents sur le scooter.

Comment fonctionne le circuit électrique d’une Vespa ?

Le circuit électrique d’une Vespa repose sur plusieurs éléments qui travaillent ensemble. Le volant magnétique entraîne le stator, qui produit le courant nécessaire à l’allumage, à l’éclairage et aux accessoires. Ce courant passe ensuite par le boîtier de connexion, le faisceau électrique, les commutateurs et les différents consommateurs comme les ampoules, les clignotants ou le klaxon.

Selon les modèles, le circuit peut être en 6V ou en 12V, avec ou sans batterie, à courant alternatif ou partiellement redressé. Cette diversité explique pourquoi il est essentiel de choisir des composants réellement compatibles avec le modèle de Vespa concerné.

Les principaux composants électriques

• Faisceaux électriques : ils relient les différents organes du scooter.
• Boîtiers de connexion : ils assurent les raccordements entre moteur et faisceau.

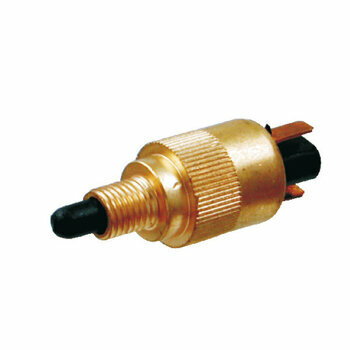

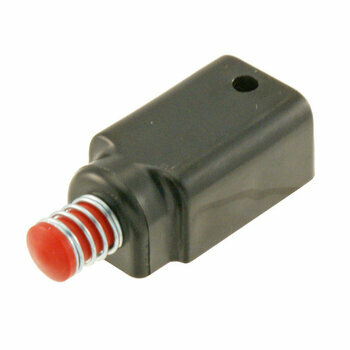

• Commutateurs : ils commandent les feux, clignotants, klaxon et coupe-circuit.
• Régulateurs de tension : ils protègent les ampoules contre les surtensions.
• Ampoules : elles assurent l’éclairage et la signalisation.
• Clignotants : ils signalent les changements de direction.
• Bougies : elles produisent l’étincelle nécessaire à la combustion.
• Pièces d’allumage : elles regroupent les éléments liés à la production de l’étincelle.

Électricité 6V ou 12V

Les Vespa anciennes peuvent être équipées de circuits 6V, tandis que de nombreux modèles plus récents utilisent un circuit 12V. Cette différence est essentielle lors du choix des ampoules, régulateurs, centrales clignotantes, klaxons et composants d’éclairage.

Monter une pièce 6V sur un circuit 12V peut entraîner une surtension et une destruction rapide du composant. À l’inverse, une pièce 12V montée sur un circuit 6V risque de fonctionner faiblement ou de ne pas fonctionner du tout.

Allumage à rupteurs ou allumage électronique

Les Vespa classiques peuvent être équipées d’un allumage à rupteurs ou d’un allumage électronique. Le système à rupteurs utilise des contacts mécaniques qui s’ouvrent et se ferment pour déclencher l’étincelle. Il demande un réglage précis et un entretien régulier.

L’allumage électronique utilise des composants plus modernes, souvent associés à un CDI, un stator spécifique et un volant magnétique adapté. Il offre généralement une meilleure stabilité d’allumage, moins d’entretien et une fiabilité accrue lorsqu’il est correctement monté.

Les pannes électriques les plus fréquentes

• Plus d’éclairage avant.
• Feu arrière ou feu stop inopérant.
• Clignotants trop rapides, trop lents ou absents.
• Klaxon faible ou silencieux.
• Ampoules qui grillent régulièrement.
• Moteur qui coupe de manière aléatoire.
• Absence d’étincelle à la bougie.
• Batterie qui ne charge plus sur les modèles concernés.
• Faux contacts dans le guidon ou le boîtier de connexion.

Comment diagnostiquer une panne électrique ?

Le diagnostic doit toujours suivre une méthode logique. Avant de remplacer une pièce, il faut vérifier les éléments simples : ampoule, fusible si présent, masse, cosse, continuité du fil et état du connecteur. Beaucoup de pannes proviennent d’un mauvais contact plutôt que d’un composant réellement défectueux.

• Contrôler visuellement les fils et les connexions.
• Vérifier les masses du circuit.
• Tester les ampoules et les porte-ampoules.
• Contrôler le boîtier de connexion.
• Mesurer la tension au multimètre.
• Tester la continuité du faisceau.
• Contrôler le régulateur de tension.
• Vérifier l’allumage si le moteur ne démarre pas.

Contrôle au multimètre

Le multimètre est l’outil indispensable pour diagnostiquer correctement un circuit électrique Vespa. Il permet de mesurer une tension, de vérifier une continuité, de détecter une coupure dans un faisceau ou d’identifier une mauvaise masse.

Sur les circuits anciens, certaines tensions varient avec le régime moteur. Il est donc important d’interpréter les mesures en fonction du type d’allumage, de la présence ou non d’un régulateur, et du fonctionnement en courant alternatif ou continu selon les modèles.

Pourquoi les composants électriques vieillissent-ils ?

Les composants électriques d’une Vespa sont exposés à l’humidité, aux vibrations, aux variations de température et aux interventions successives. Avec le temps, les gaines durcissent, les cosses s’oxydent, les contacts prennent du jeu et les fils peuvent casser sous l’isolant.

Sur un scooter restauré, il est souvent préférable de remplacer les éléments trop anciens plutôt que de conserver un faisceau ou des connexions fragilisés. Une panne électrique intermittente peut être très difficile à trouver une fois le scooter remonté.

Check-list atelier avant remontage

Avant de remettre un circuit électrique en service, quelques contrôles simples permettent d'éviter la majorité des pannes rencontrées après restauration ou entretien.

• Contrôler l'état général du faisceau électrique.
• Vérifier le serrage de toutes les cosses.
• Nettoyer les contacts avec un nettoyant spécifique.
• Contrôler les masses du châssis et du moteur.
• Vérifier le passage des câbles dans le guidon et le cadre.
• Mesurer la tension produite par le stator.
• Contrôler le fonctionnement du régulateur.
• Tester tous les équipements avant le remontage définitif.

Conseils d'atelier BellaVespista

La majorité des problèmes électriques rencontrés sur une Vespa ancienne ne proviennent pas d'un composant électronique défectueux mais d'une mauvaise connexion. Avant de remplacer une pièce coûteuse, nettoyez systématiquement les cosses, vérifiez les masses et contrôlez chaque connexion du boîtier de connexion.

Lors d'une restauration complète, il est recommandé de remplacer simultanément le faisceau électrique, les connecteurs vieillissants et les composants fortement oxydés. Cette approche permet d'obtenir un circuit fiable pendant de nombreuses années.

Lorsque plusieurs symptômes apparaissent simultanément (éclairage faible, clignotants irréguliers, klaxon peu puissant, difficultés de démarrage), il est préférable de rechercher une cause commune plutôt que de remplacer les composants un par un. Une mauvaise masse ou un régulateur de tension défectueux peuvent provoquer plusieurs anomalies en même temps.

Les erreurs à éviter

• Mélanger des composants 6V et 12V.
• Remplacer une ampoule sans rechercher l'origine de la panne.
• Monter un faisceau non compatible avec le modèle.
• Oublier les connexions de masse.
• Laisser des cosses oxydées.
• Pincer un faisceau lors du remontage du réservoir ou du guidon.
• Utiliser des connecteurs automobiles inadaptés.
• Supprimer les protections d'origine contre l'humidité.
• Monter un régulateur non compatible avec le stator.
• Modifier le câblage sans schéma électrique.

Pourquoi choisir des composants électriques de qualité ?

Un composant électrique de qualité garantit une meilleure conductivité, une excellente résistance aux vibrations et une durée de vie nettement supérieure. Les matériaux utilisés limitent l'oxydation, améliorent la stabilité des connexions et réduisent les risques de panne intermittente.

Choisir des pièces conformes au montage Piaggio permet également de préserver le fonctionnement d'origine de la Vespa, d'éviter les adaptations inutiles et de faciliter les opérations de maintenance futures.

Pièces à contrôler en même temps

• Faisceaux électriques.
• Boîtiers de connexion.
• Commutateurs.
• Régulateurs de tension.
• Ampoules.
• Clignotants.
• Bougies.
• Pièces d'allumage.
• Pièces électriques Vespa.

Vues éclatées et documentation technique

Les vues éclatées Vespa permettent d'identifier rapidement les différents composants électriques, leur implantation sur le scooter et leurs références d'origine. Elles facilitent les opérations de diagnostic, de démontage et de remontage tout en limitant les risques d'erreur lors de la commande des pièces.

Questions fréquentes

Pourquoi mes ampoules grillent-elles régulièrement ?

La cause la plus fréquente est une surtension liée à un régulateur défectueux, mais une mauvaise masse ou un faisceau détérioré peuvent également être responsables.

Comment savoir si le problème vient du faisceau ?

Un contrôle de continuité au multimètre permet de vérifier rapidement si un fil est coupé ou présente une résistance anormale.

Quelle est la différence entre un circuit 6V et un circuit 12V ?

La tension d'alimentation est différente. Les ampoules, régulateurs, centrales et certains accessoires doivent impérativement être adaptés au système installé sur votre Vespa.

Peut-on convertir une Vespa 6V en 12V ?

Oui, mais cette transformation nécessite généralement le remplacement du stator, du volant magnétique, du régulateur et de plusieurs composants électriques.

Pourquoi mon klaxon fonctionne-t-il mal ?

Une mauvaise masse, une tension insuffisante, un faisceau oxydé ou un klaxon usé sont les causes les plus fréquentes.

Comment contrôler un régulateur de tension ?

Le contrôle s'effectue en mesurant la tension délivrée moteur tournant et en la comparant aux valeurs prévues pour votre système électrique.

Comment détecter une mauvaise masse ?

Le multimètre permet de mesurer la continuité entre le composant concerné et le châssis. Une résistance élevée indique généralement un mauvais contact.

Pourquoi plusieurs équipements tombent-ils en panne en même temps ?

Une connexion commune, un faisceau détérioré ou un boîtier de connexion oxydé peuvent provoquer plusieurs dysfonctionnements simultanément.

Quand remplacer un faisceau électrique ?

Lorsqu'il présente des gaines craquelées, des fils réparés à plusieurs reprises, une forte oxydation ou des coupures intermittentes difficiles à localiser.

Pourquoi contrôler les vues éclatées avant de commander ?

Elles permettent d'identifier précisément chaque composant, de vérifier son implantation et de sélectionner la référence correspondant exactement à votre modèle de Vespa.

Complétez votre restauration électrique Vespa

Retrouvez également nos faisceaux électriques, boîtiers de connexion, commutateurs, régulateurs de tension, ampoules, clignotants, bougies, pièces d'allumage ainsi que les vues éclatées Vespa pour restaurer un système électrique fiable, performant et conforme à l'origine.
