Boitiers de connections
Boîtiers de connexion Vespa : boîtiers électriques, borniers et raccordement du faisceau
Le boîtier de connexion est un élément central du circuit électrique d’une Vespa. Il assure la liaison entre le stator, le faisceau principal et les différents composants électriques selon les modèles : éclairage, allumage, régulateur, klaxon ou accessoires. Un boîtier propre, bien fermé et correctement raccordé limite les faux contacts, les coupures intermittentes et les pannes difficiles à diagnostiquer.
BellaVespista vous propose une sélection de boîtiers de connexion, borniers, couvercles, vis de fixation, joints et accessoires compatibles avec les Vespa Smallframe, Largeframe et Wideframe. Ces pièces sont indispensables lors d’une restauration électrique, du remplacement d’un faisceau électrique ou d’une remise en état du circuit d’allumage.
Compatibilités Vespa
Cette catégorie comprend des boîtiers de connexion compatibles avec de nombreux modèles :
- Vespa PX 125, PX150 et PX200.
- Vespa Sprint et Sprint Veloce.
- Vespa Rally.
- Vespa Primavera.
- Vespa ET3.
- Vespa PK S, PK XL et PK XL2.
- Vespa 50 Special.
- Nombreux modèles Smallframe, Largeframe et Wideframe.
Les compatibilités exactes dépendent du type d’allumage, du nombre de fils, du faisceau installé, de l’année de production et du montage Piaggio d’origine. Vérifiez toujours les informations présentes sur chaque fiche produit.
À quoi sert un boîtier de connexion ?
Le boîtier de connexion regroupe plusieurs fils électriques dans un point de raccordement protégé. Il permet de relier proprement les fils sortant du moteur, du stator ou du faisceau principal sans laisser les connexions exposées à l’humidité, à la poussière et aux vibrations.
Sur une Vespa ancienne, ce boîtier est souvent situé dans une zone exposée aux variations de température, aux projections et aux vibrations du moteur. Son état est donc essentiel pour garantir la continuité électrique et la fiabilité de l’ensemble du circuit.
Les différents types de boîtiers de connexion

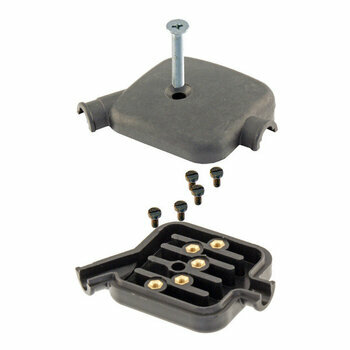

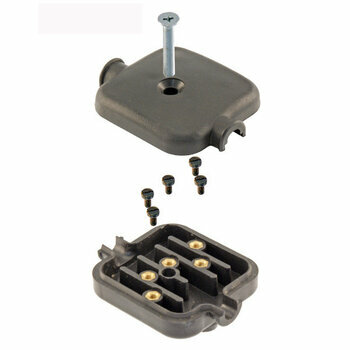

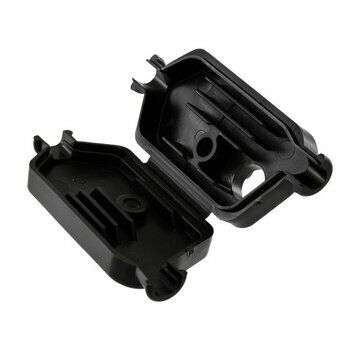

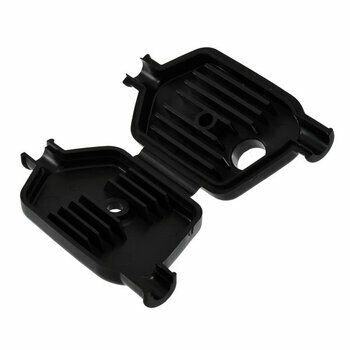

- Boîtiers de connexion moteur.
- Boîtiers pour allumage à rupteurs.
- Boîtiers pour allumage électronique.
- Borniers à vis.
- Couvercles de protection.
- Joints et passe-fils.
- Visserie et accessoires de montage.
Fonctionnement électrique
Le courant produit par le stator arrive au boîtier de connexion avant d’être distribué vers le reste du circuit. Selon le modèle, certains fils alimentent l’éclairage, d’autres l’allumage, le régulateur de tension, le klaxon ou les accessoires électriques. Une mauvaise connexion à ce niveau peut donc provoquer plusieurs symptômes différents : coupure moteur, absence de phare, ampoules qui grillent, klaxon faible ou fonctionnement intermittent.
Le boîtier ne produit pas de courant : il assure uniquement une liaison propre et sûre entre les différents fils. C’est pourquoi la qualité des cosses, le serrage des bornes, l’état du couvercle et la protection contre l’humidité sont aussi importants que le boîtier lui-même.
Quand remplacer un boîtier de connexion ?
- Boîtier fissuré ou cassé.
- Couvercle manquant.
- Bornes oxydées.
- Filetages de serrage endommagés.
- Fils mal maintenus.
- Infiltration d’eau ou traces d’humidité.
- Faux contacts répétés.
- Restauration complète du circuit électrique.
Comment diagnostiquer une panne liée au boîtier ?
Un boîtier de connexion défectueux ne se manifeste pas toujours de manière évidente. Une panne peut apparaître uniquement à chaud, sur les vibrations ou après un passage sur route humide. Avant de remplacer une pièce d’allumage ou d’éclairage, il est donc utile de contrôler ce point de raccordement.
- Vérifier que chaque fil est bien serré.
- Contrôler l’absence d’oxydation sur les bornes.
- Tester la continuité des fils au multimètre.
- Inspecter le couvercle, le joint et les passe-fils.
- Contrôler les masses du circuit.
- Rechercher les fils pincés ou durcis.
- Vérifier le cheminement du faisceau.
Causes fréquentes de dysfonctionnement
Les causes les plus courantes sont l’oxydation, le desserrage d’une vis de borne, un fil cassé sous l’isolant, une cosse mal sertie ou un boîtier qui ne protège plus correctement les connexions. Les vibrations du moteur peuvent également fatiguer les fils si ceux-ci sont trop tendus ou mal guidés.
Lorsqu’une Vespa présente une panne électrique intermittente, le boîtier de connexion fait partie des premiers points à examiner, au même titre que le faisceau électrique, les masses et les composants d’allumage.
Contrôle au multimètre
Un multimètre permet de vérifier la continuité entre l’entrée et la sortie d’un fil, de contrôler l’absence de coupure et de mesurer la tension présente au niveau du boîtier. Ce contrôle est particulièrement utile lorsque l’éclairage fonctionne par intermittence ou lorsque le moteur coupe sans raison apparente.
Si la tension est présente avant le boîtier mais absente après celui-ci, le problème vient probablement d’une connexion interne, d’une borne oxydée ou d’un fil mal serré. Si la tension est absente avant le boîtier, il faut remonter le diagnostic vers le stator, l’allumage ou le faisceau moteur.
Check-list atelier avant remontage
- Identifier chaque fil avant démontage.
- Contrôler les couleurs et le cheminement du faisceau.
- Nettoyer les bornes de connexion.
- Remplacer les vis oxydées.
- Vérifier l’état du couvercle.
- Contrôler les passe-fils.
- Serrer les fils sans les écraser.
- Tester le circuit avant fermeture complète.
Conseils d’atelier BellaVespista
Avant de débrancher un boîtier de connexion, prenez une photo du montage existant. Cette précaution simple évite les inversions de fils au remontage, surtout sur les faisceaux anciens dont les couleurs peuvent être ternies ou modifiées par le temps.
Lors du remontage, les fils doivent être maintenus fermement mais sans être écrasés. Une borne trop serrée peut couper progressivement le conducteur, tandis qu’une borne trop lâche provoquera des faux contacts. Si plusieurs ampoules grillent ou si l’éclairage varie fortement, contrôlez également le régulateur et les masses.
Les erreurs à éviter
- Inverser les fils au remontage.
- Serrer excessivement les bornes.
- Laisser un boîtier sans couvercle.
- Utiliser des dominos non adaptés.
- Remonter des cosses oxydées.
- Négliger les passe-fils.
- Faire passer le faisceau trop près d’une zone chaude.
- Remplacer une pièce électrique sans contrôler les connexions.
Pourquoi choisir un boîtier de qualité ?
Un boîtier de connexion de qualité assure un meilleur maintien des fils, une protection plus efficace contre l’humidité et une meilleure résistance aux vibrations. Il préserve la fiabilité de l’allumage, de l’éclairage et des accessoires électriques. Sur une restauration, c’est une pièce peu coûteuse mais essentielle pour repartir sur un circuit propre et durable.
Pièces à contrôler en même temps
Vues éclatées et documentation technique
Les vues éclatées Vespa permettent d’identifier rapidement les boîtiers de connexion, les faisceaux, les cosses, les régulateurs et les composants électriques associés afin de retrouver facilement la bonne référence pour votre modèle.
Questions fréquentes
À quoi sert un boîtier de connexion ?
Il regroupe et protège les raccordements entre le stator, le faisceau et les différents composants électriques de la Vespa.
Un boîtier de connexion peut-il provoquer une panne intermittente ?
Oui. Une borne desserrée, une cosse oxydée ou un fil cassé peuvent provoquer des coupures aléatoires, surtout avec les vibrations du moteur.
Pourquoi mon moteur cale-t-il de façon aléatoire ?
Le problème peut venir d’un faux contact dans le boîtier, d’un fil de masse, du faisceau, du stator ou d’un composant d’allumage.
Pourquoi mes feux fonctionnent-ils par intermittence ?
Une connexion mal serrée, une masse oxydée ou un fil endommagé dans le boîtier peuvent provoquer ce symptôme.
Faut-il remplacer le boîtier lors d’une restauration ?
Oui, si le boîtier est fissuré, oxydé, incomplet ou si ses bornes ne maintiennent plus correctement les fils.
Comment protéger les connexions contre l’humidité ?
Utilisez un boîtier complet avec couvercle, passe-fils en bon état et connexions propres. Un produit adapté aux contacts électriques peut également limiter l’oxydation.
Peut-on remplacer le boîtier par des dominos électriques ?
Ce n’est pas recommandé. Un boîtier adapté protège mieux les connexions et respecte davantage le montage d’origine.
Comment vérifier la compatibilité ?
Contrôlez le nombre de connexions, le type d’allumage, le faisceau utilisé et les informations indiquées sur chaque fiche produit.
Le boîtier est-il identique entre allumage à rupteurs et allumage électronique ?
Pas toujours. Le nombre de fils, leur fonction et le type de raccordement peuvent varier selon le système d’allumage.
Où trouver la position exacte du boîtier ?
Les vues éclatées Vespa permettent d’identifier son emplacement et les composants associés selon votre modèle.
Complétez votre système électrique Vespa
Découvrez également nos faisceaux électriques, régulateurs de tension, pièces d’allumage, ampoules, pièces électriques Vespa ainsi que les vues éclatées pour restaurer un circuit électrique fiable, propre et conforme à l’origine.
